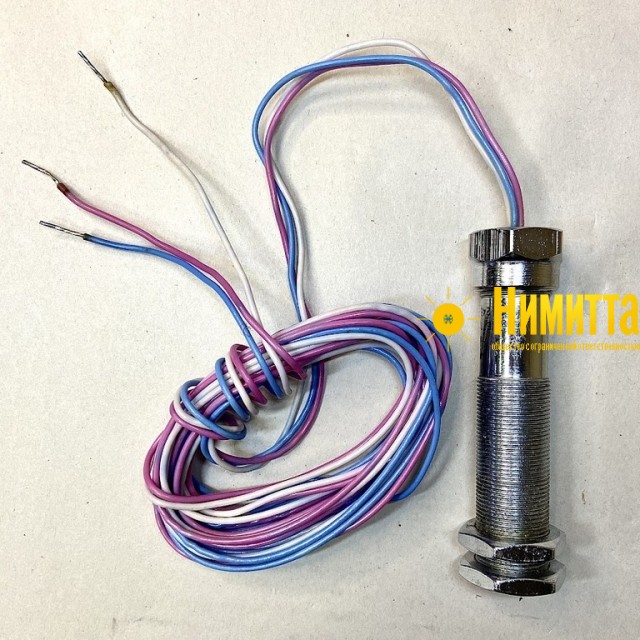

БТП-211 24УЗ

Цена по запросу

Описание:

Структура условного обозначения БТП-211-24У3-24В БТ ХХХ-24-ХХЗ: БТ - бесконтактны торцево переключатель; X - номер разработки (1; 2; 3; 4); X - номер габарита (0; 1; 2); X — номер исполнения (1; 2; 3; 4); 24 — номинальное напряжение, В; X — номер модификации (01; 04); — климатическое исполнение (У, Т) и категори размещени по ГОСТ 15150-69

 Технические характеристики БТП-211-24У3-24В

Режим работы ПВ 100% Допустимая температура Нижнее и верхнее значения температуры, при которых переключатели сохранят работоспособность, т.е. релейно срабатывают и отключаются, составляют минус 25 и плюс 70 °С; нижнее и верхнее значения температуры, при которых гарантированы точностные параметры, составляют минус 10 и плюс 45 °С соответственно. Род напряжения Постоянное; от источников с трехфазной двухполупериодной схемой выпрямления или от других источников, обеспечивающих коэффициент пульсации не более 10% Номинальное напряжение 24 В Допустимые колебания напряжения От 0,85 Ин до 1,25 Ин Ток холостого хода 20 мА Вид нагрузки Реле постоянного тока типов КДР-1, РПУ1, РПУ-2, РПС, другие с сопротивлением катушки не менее 150 Ом и логические элементы Дифференциал хода 0,04...0,6 мм Воспроизводимость максимального расстояния воздействия не более 0,05 мм Максимальное расстояние воздействия 4 мм Изменение максимального расстояния воздействия при изменении напряжения питания от 0,85 до 1,25 номинального не превышает 0,1 мм Изменение максимального расстояния воздействия при изменении температуры окружающей среды от +45 до 10° С не превышает -0,15...+0,3 мм Суммарное время срабатывания переключателя определяется, в основном, временем срабатывания реле Номинальные размеры поверхности управляющего элемента из конструкционной стали или контролируемой детали из ферромагнитного материала, обеспечивающие максимальное расстояние воздействия 18х18 мм Минимальная толщина управляющего элемента 1 мм Крепежная резьба М18х1,5 Длина выходных проводов 1±0,005м Допускается по согласованию с предприятием изготовителем поставка 5% от общего количества переключателей с длиной выводов 5м. Все точностные параметры приведены для случая движения управляющего элемента вдоль оси симметрии переключателя. В случае радиального движения управляющего элемента точностные параметры гарантируются на расстоянии меньшем или равном 0,75 максимального расстояния воздействия для каждого переключателя. Устройство и работа БТП-211-24У3-24В Переключатели выполнены в цилиндрическом стальном хромированном корпусе. Полупроводниковые приборы, резисторы и конденсаторы схемы переключателя смонтированы на стеклотекстолитовой плате с односторонним печатным монтажом. На торце платы установлена открытая ферритовая чашка с катушками индуктивности (чувствительный элемент переключателя). Внутренняя полость переключателя заливается эпоксидным компаундом. Для подсоединения выключателя к нагрузке и к источнику питания из него выведены три разноцветных провода: «+» красного (коричневого) цвета, «? » — белого, «Н» — синего (голубого) цвета. Блок-схема переключателя включателя включает в себя генератор высокочастотных колебаний, переключающий элемент (триггер) и усилитель. Переключатели изменяют коммутационное состояние (срабатывают) при приближении к чувствительному элементу управляющего элемента из конструкционной стали. Срабатывание переключателя происходит при приближении управляющего элемента как в осевом, так и в радиальном направлениях. Схемы переключателей включают в себя защиту от перенапряжений при отключении индуктивной нагрузки и от неправильной полярности питающего напряжения («? ») или («+»). Попадание «? » на вывод «Н» недопустимо!
