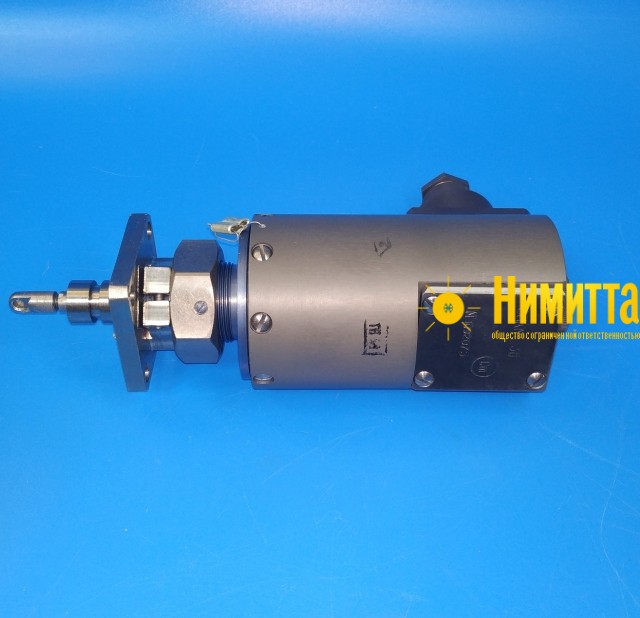

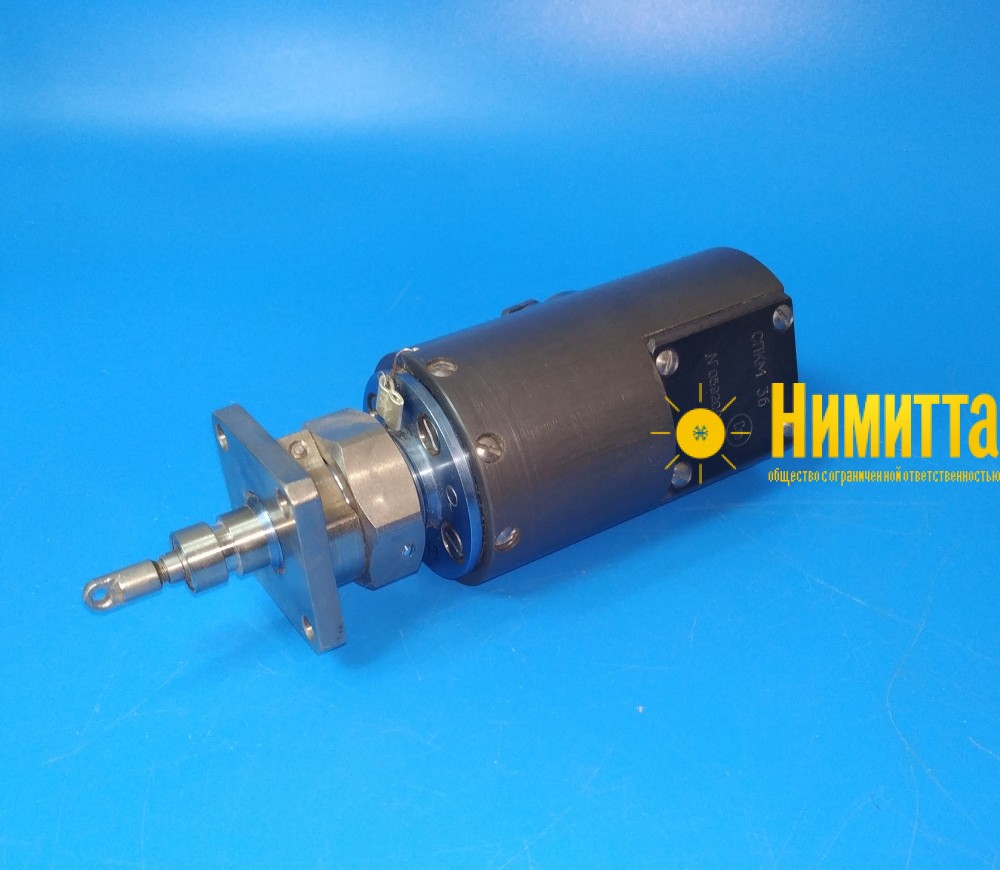

СПКМ-3Б сигнализатор

Цена по запросу

Описание:

 СПКМ контактные сигнализаторы положения используются для переключения цепей электрических при достижении заданных положений механизмов.

СПКМ-3б сигнализатор положения контактный служит для переключения внешних электрических цепей при достижении заданных положений исполнительными органами арматуры и механизмов, которые кинематически связанны со штоками сигнализаторов.

Сфера применения: судостроение, промышленная автоматизация.



Сигнализаторы СПКМ-3б предназначены для роботы при:

- нормальных климатических условиях;

- кренах и дифферентах с длительными и периодическими наклонами до 45°;

- воздействиях внешних магнитных полях;

- воздействиях помех;

- воздействиях воздуха и давления;

- воздействиях вибрации;

- воздействиях морского тумана.



Технические характеристики СПКМ-3б:



Количество контролируемых положений - 3.

Рабочий ход штока - 2±0,25 мм в обе стороны от исходного положения.

Усилие вдоль оси штока - не более 88,5 Н (9 кГс).

Оконцевание штока - свободно вращающаяся серьга.

Обязательный пережим штока в каждом конечном положении - не менее 0,5 мм.

Допускаемый пережим сверх рабочего хода - 1,5 мм.

Дифференциал каждого плеча - не более 0,5 мм.

Скорость перемещения штока - от 0,6 мм/с до 300 мм/с.

Время срабатывания каждого плеча сигнализатора - не более 0,01 с.

Несинхронность прямого срабатывания контактов одного плеча - не более 0,15 мм.



Параметры электрических цепей СПКМ-3б



Напряжение постоянного тока - от 3 В до 30 В.

Сила постоянного тока:

- активная нагрузка - от 0,001 А до 2 А;

- индуктивная нагрузка - от 0,05 А до 1 А.



Время - не более 0,015 с.

Напряжение переменного тока - от 15 В до 220 В.



Сила переменного тока:

- активная нагрузка - от 0,02 А до 1 А;

- индуктивная нагрузка - от 0,05 А до 0,5 А.



Частота сети переменного тока - от 50 Гц до 400 Гц.

Cos φ - не менее 0,5.



Изоляция в течении 1 мин выдерживает:

- испытательное напряжение - 550 В;

- частота - 50 Гц;

- мощность источника - не менее 0,5 кВ·А.



Сопротивление изоляции СПКМ-3б:

- норма (после испытаний) - 20 МОм;

- повышенная температура - 5 МОм;

- повышенная влажность - 1 МОм.



Ресурс - 30000 циклов срабатывания.

Ресурс работы - 30000 ч.

Режим работы сигнализаторов - по 3000 ч в любом режиме.

Трудоемкость технического обслуживания - не более 0,3 чел. ч.

Частота переключений СПКМ-3б - до 12 циклов в минуту.

Средний срок службы - 12 лет.



Исполнение - водозащищён.

Исходное положение штока - выдвинут.

Масса - не более 1,15 кг.



Условия эксплуатации СПКМ-3б:



Температура окружающего воздуха - от 0° С до +50° С.

Температура окружающей арматуры в месте контакта с сигнализатором - до 60° С.

Относительная влажность - до 100%.



Давление окружающего воздуха:

- норма - от 80 кПа до 200 кПа (от 600 мм рт. ст. до 1520 мм рт. ст.);

- аварийный случай - до 0,29 МПа (3 кгс/см2).



Внешние магнитные поля прибора сигнализатор положения:

- постоянное - до 400 А/м (напряженность);

- переменное - напряженность -до 80 А/м, частота - от 50 Гц до 400 Гц;

- знакопеременное - амплитуда импульса - до 24 кА/м.



Воздействие помех на сигнализатор:

- нормального вида - до 10 мВ;

- общего вида - 10 В; от 50 Гц до 400 Гц.



Воздействие вибрации СПКМ-3б:

- диапазон - от 5 Гц до 60 Гц;

- ускорение - до 1,5 g.



Одиночные удары:

- ускорение - 1000 g;

- длительность дребезга замкнутых контактов - до 50 мс.







     Продукция в наличии на складе.



     Доставка по РФ.



     Уточнить подробную информацию и заказать продукцию можно, отправив заявку на электронную почту spb@nimitta.ru, оставив её на сайте или позвонив по телефонам (812) 743-56-37, 970-29-83, 903-56-35
